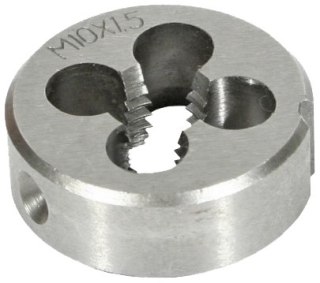

Narzynka MF HSS 800 zgodna z DIN-EN 22 568 nacina gwint metryczny drobnozwojny.
Materiał, z jakiego została zrobiona narzynka - wysokowydajna stal szybkotnąca - charakteryzuje się wysoką odpornością na zużycie.
Narzynka jest przeznaczona do stali konstrukcyjnych węglowych, automatowych i niskostopowych o wytrzymałości 600MPa<=Rm<=800MPa. <br>Przed użyciem narzynki należy na elemencie obrabianym wykonać sfazowanie 45° w celu uniknięcia większych obciążeń krawędzi tnących.
Narzynka powinna być ustawiona prostopadle względem śruby.
Aby obciążenie zębów podczas obróbki było niższe, średnica pręta musi by zawsze mniejsza niż średnica zewnętrzna gwintu na narzynce.
Średnica nominalna gwintu: M10 x 1
Skok gwintu: 1
Średnica zewnętrzna (d2) x grubość narzynki (h1): 30 x 11 mm
Otwory wiórowe (W): 5
Materiał: HSS
Nakrój: 1,75P
Tolerancja: 6g
Średnica pręta do wykonania gwintu: 9,88 mm
Parametry:
Informacje dotyczące bezpieczeństwa
Ewentualne ostrzeżenia oraz wskazówki dotyczące bezpieczeństwa, znajdują się w instrukcji obsługi. Instrukcję obsługi można pobrać ze strony producenta.
